Mesh 無線自組網系統
2020-5-29
2001年,Inter聯合其他廠商首次提出Mesh無線網絡架構,在試驗初期,主要被用來作為美國軍方內部網絡使用。
2003年,北電網絡推出點到點的WiFi+Mesh自組網架構,并計劃在今后和傳統電信網絡相結合,形成互補的無縫漫游網絡。
2004年以來,Mesh無線自組網被用于寬帶城域網的建設中,尤其近年來新起的“無線寬帶城市”及多網融合建設。
無線自組網是一種新型無線網絡,動態地創建新鏈接和其他節點相連的一項技術,它具有組網簡單、方便和可拓展等優點,大幅降低用戶對網絡部署的成本和復雜程度。

系統優勢
本系統根據反恐維穩、應急通信的特殊需求,將頭盔攝像頭及耳麥、背負式通信臺、腕式操作顯示終端集于一體,方便用戶在多種環境下保證各級單位之間圖像、語音、態勢展示的指揮通信,應用形態更貼合實戰需求。
本系統無中心組網,可應需靈活部署,無需機房及傳輸網等基礎設施支持,能夠任意架設組網,可通過多跳中繼組網,進而擴大覆蓋范圍,并兼容其他網絡,更能滿足任務現場“隨時隨地應需而通”的要求。

產品組成

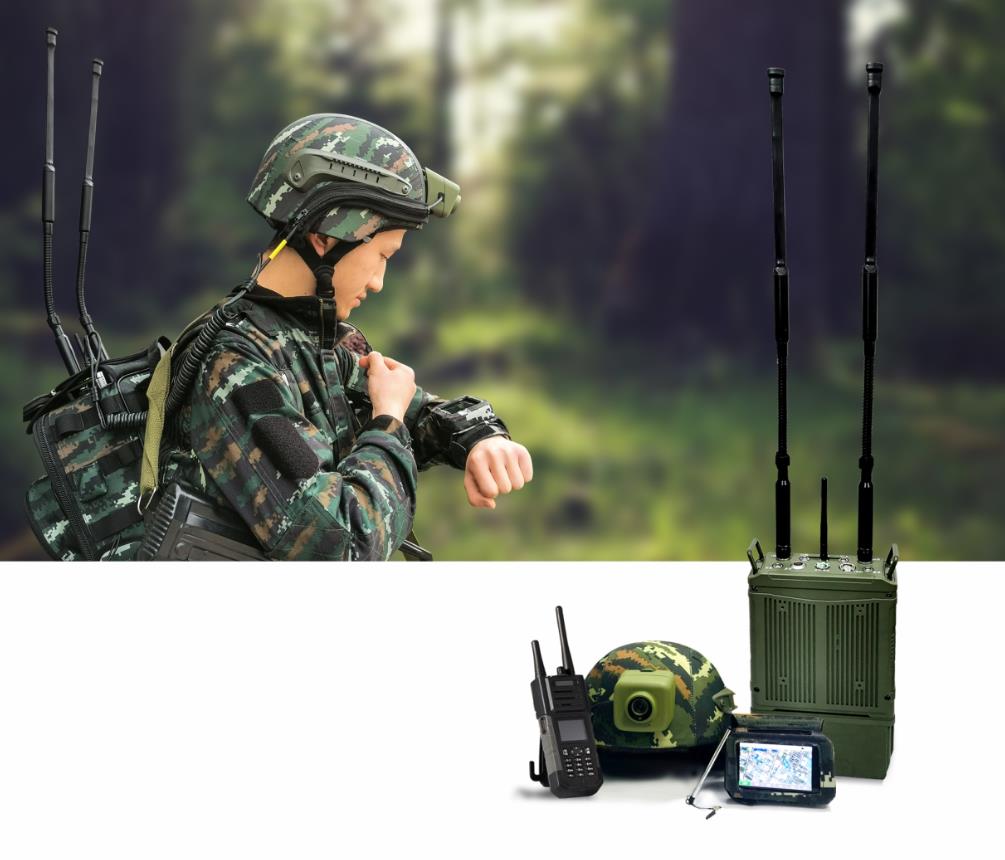

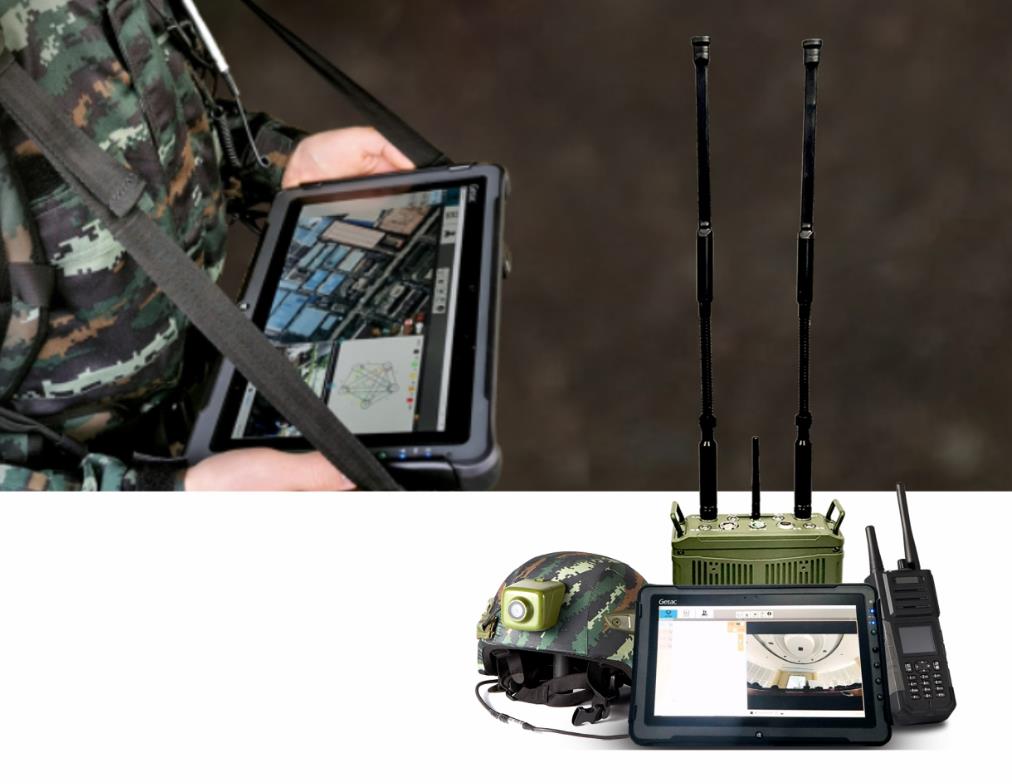

主要由手持/背負式通訊臺、頭盔攝像頭及耳麥、腕式操作顯示終端、前線指揮系統、設備管理系統等組成。按成員攜帶設備類型分類,可分為作戰員通訊系統、指揮員通訊系統。

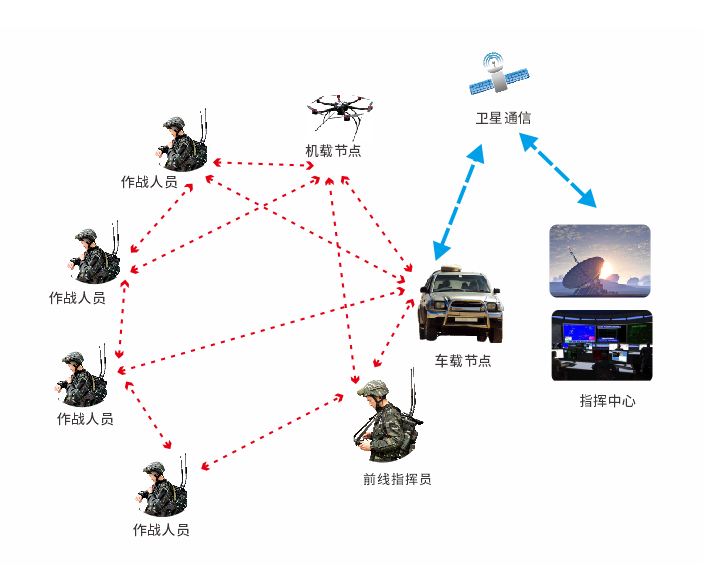

作戰指揮系統

指揮員通訊系統

產品介紹

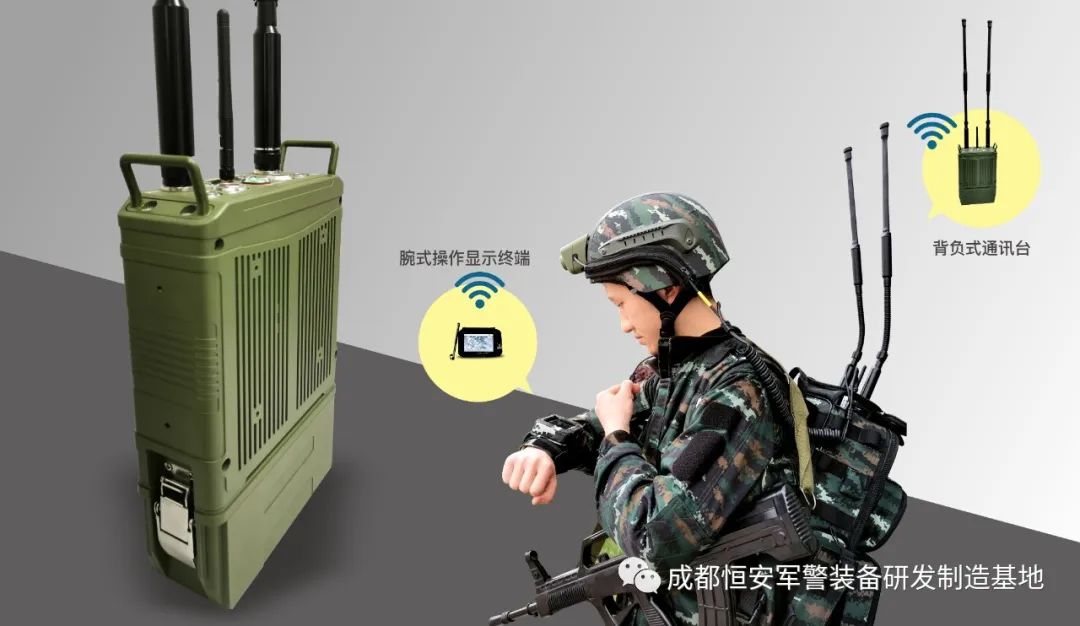

(一)背負式通訊臺
可單兵背負攜帶,也可部署于機動車載、艦船艙或飛機艙內,安裝方便,使用靈活,配備可拆卸鋰電池。快速部署,移動性好,便于機動組網。特別在野戰環境、突發事件等場景下,實現前端任務現場與后方指揮中心的遠程實時協同。

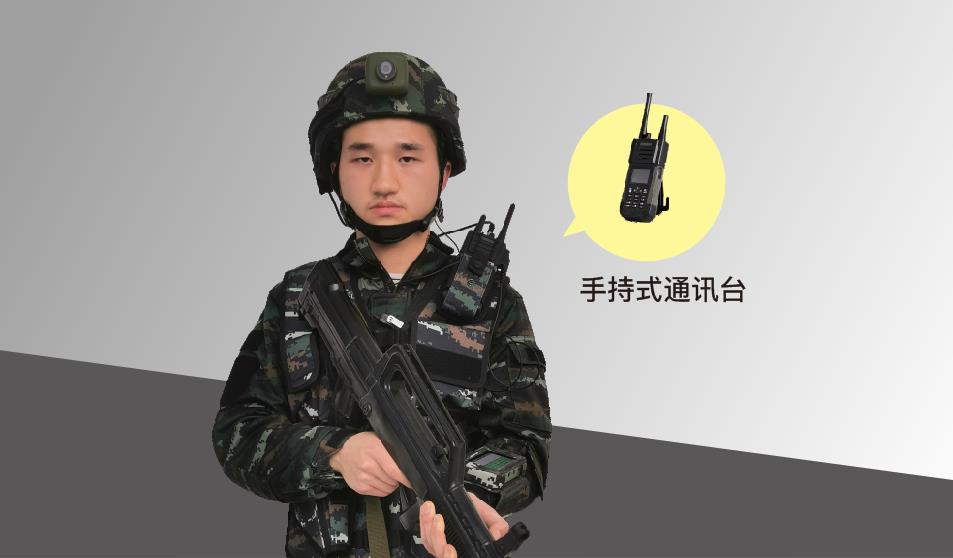

(二)手持式通訊臺
體積小巧便于攜帶,可方便深入突發事件現場或密集人群中,將高清視頻等多媒體信息實時回傳,從而讓指揮人員能夠實時直觀掌控現場態勢。設備適用于小分隊本地協同/突前工作、建筑物內部高層或地下區域互聯、密集人群及隱蔽工作需要等多種應用場景。

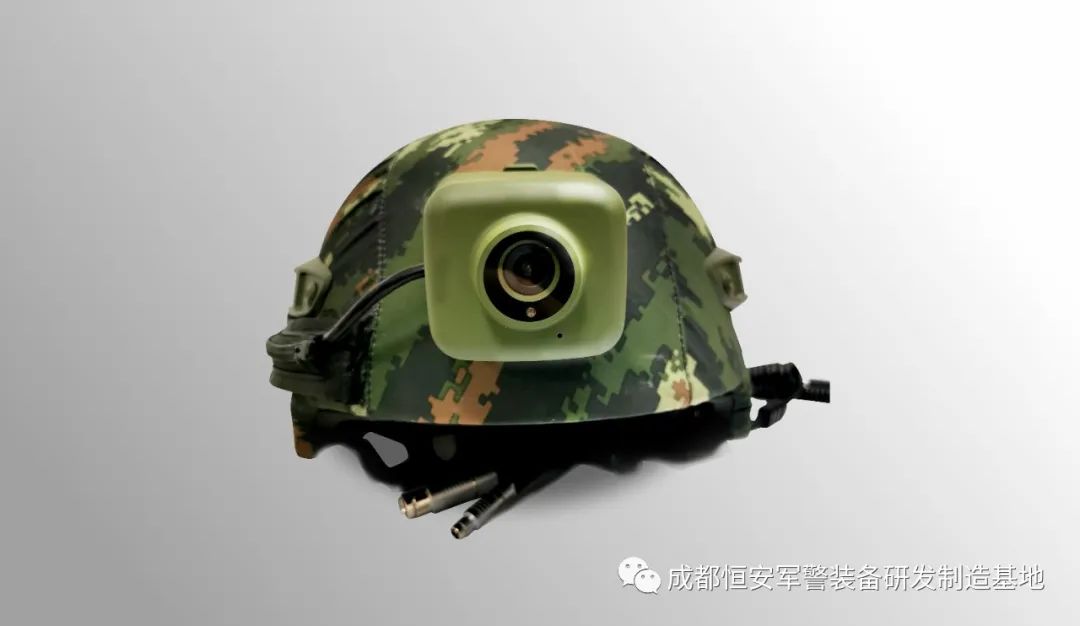

(三)頭盔攝像頭、耳麥
將前端高清視頻圖像進行本地存儲,或經過通訊臺回傳至自組網內任意隊員,實現可視化、可控化的“移動眼”監視功能。同時佩戴耳麥,保障隨時隨地語音通信。

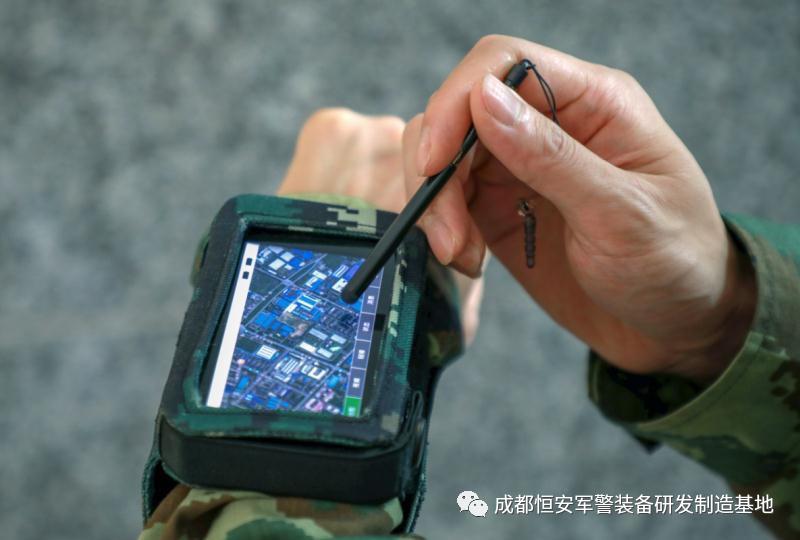

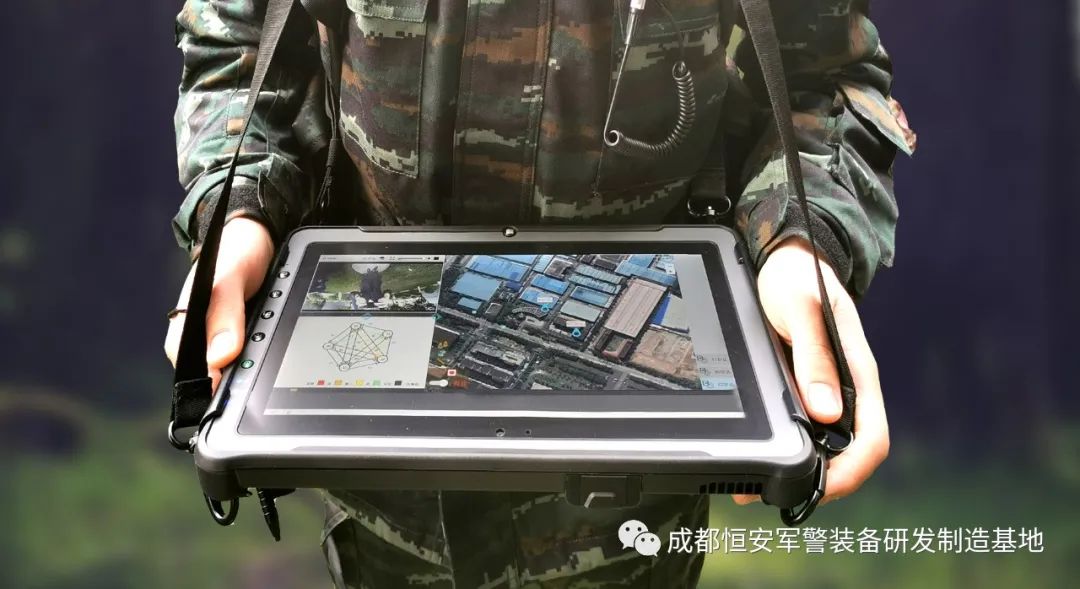

(四)腕式操作顯示終端
該設備體積小巧,配備可拆卸鋰電池,通常佩戴于手腕上,可查看所有組網內成員的地理位置及地圖上分布,訪問成員前端實時圖像,隊員之間訊息及文件相互收發,確保組內隊員溝通順暢。

(五)前線指揮系統
該系統可實時調閱前線成員的當前視頻或歷史視頻,了解和掌握各成員地理位置分布等情況,實現扁平化指揮部署。

系統特點
(1)無中心同頻組網
同頻組網目前支持32個節點,各節點可快速部署、靈活組網。
(2)任意網絡拓撲結構
支持點對多點、鏈狀中繼、網狀網絡、混合網絡等。
(3)多節點快速靈活組網,實現秒級入網
設備開機上電后,即可實現“秒級”注冊組網,簡單實用。
(4)路由快速更新,智能路由選擇
當網絡拓撲發生變化時,系統迅速重新構建路由,選擇最佳傳輸路徑。
(5)多小組快速合并
多小組需要相互通信時,只需要小組間相互靠攏,在2-4秒內便可合并成大組。
(6)抗干擾性好
系統采用自動重傳請求機制,降低數據丟失率,且系統具備跳頻功能。
(7)安全保密性好
系統設置工作頻點、載波帶寬、信道密碼、加密方式、秘鑰等“多把鎖”,有效防止非法用戶接入網絡。
(8)抗毀容災性好
單個節點故障不影響整個網絡的使用。
(9)全IP組網互聯互通,支持多網融合
系統采用全IP的設計,支持各種數據無差異化透傳,與其他異構通信系統(如公網、衛星通信等)互聯互通,實現多媒體業務實時交互。
(10)攜帶方便、支持長時間作戰任務
各設備體積小、重量輕,具備良好的可攜帶性。配備可拆卸、可更換電池,保障長時間作戰任務需求。
應用領域
無線Mesh自組網系統可滿足大型活動安保巡邏、城市反恐維穩指揮、搶險救援指揮調度、消防應急通信指揮、艦船編隊岸海互通等多種復雜通信需求,廣泛適用于警隊、消防、電力、石油、水利、林業、廣電、醫療、水上及空中通信等部門領域。

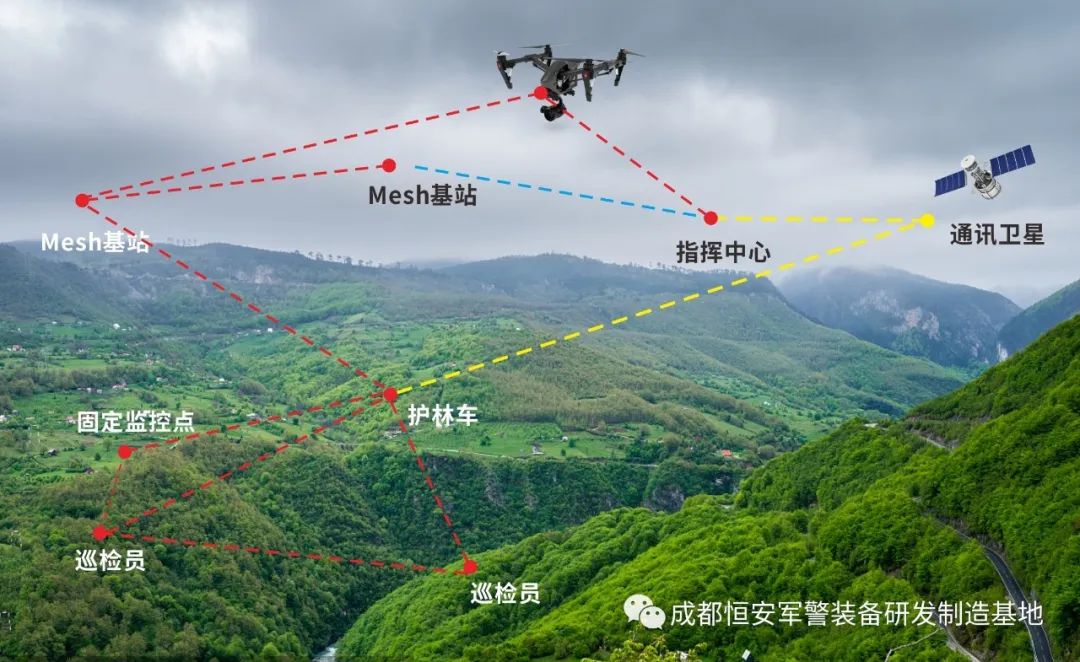

林區無線監控通信

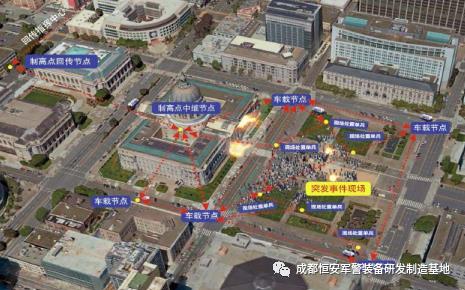

城市反恐維穩指揮

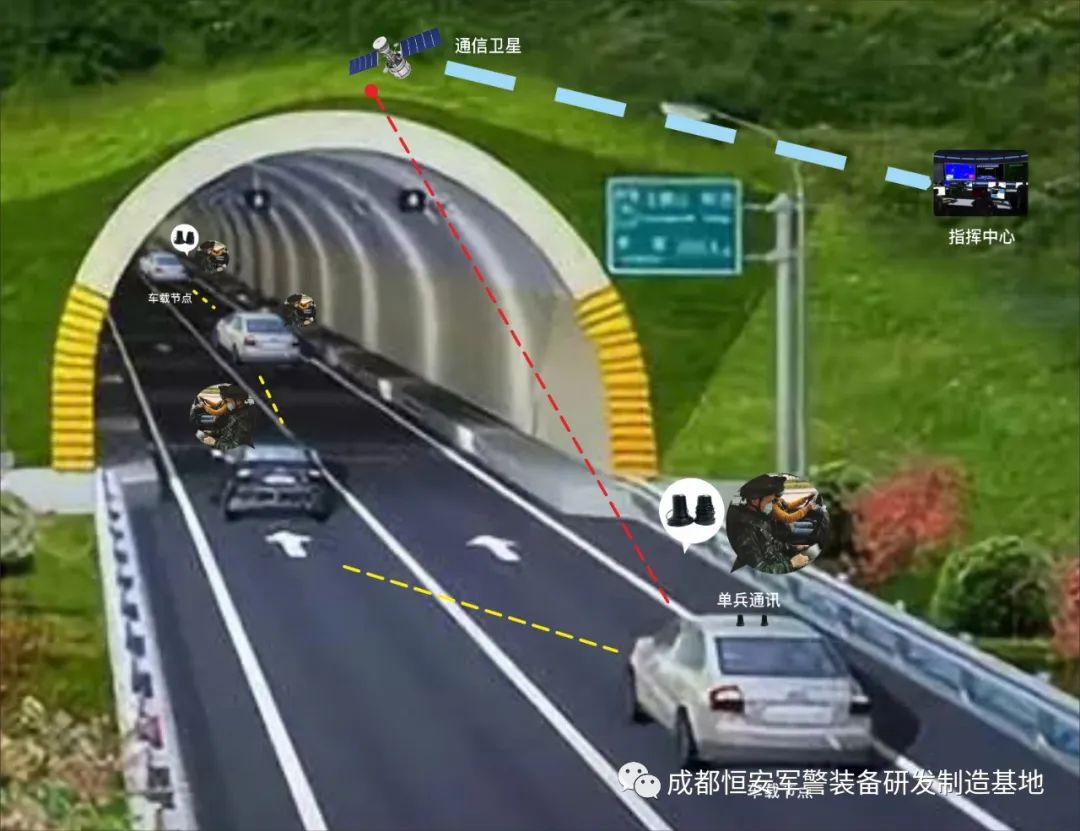

隧道通信布置

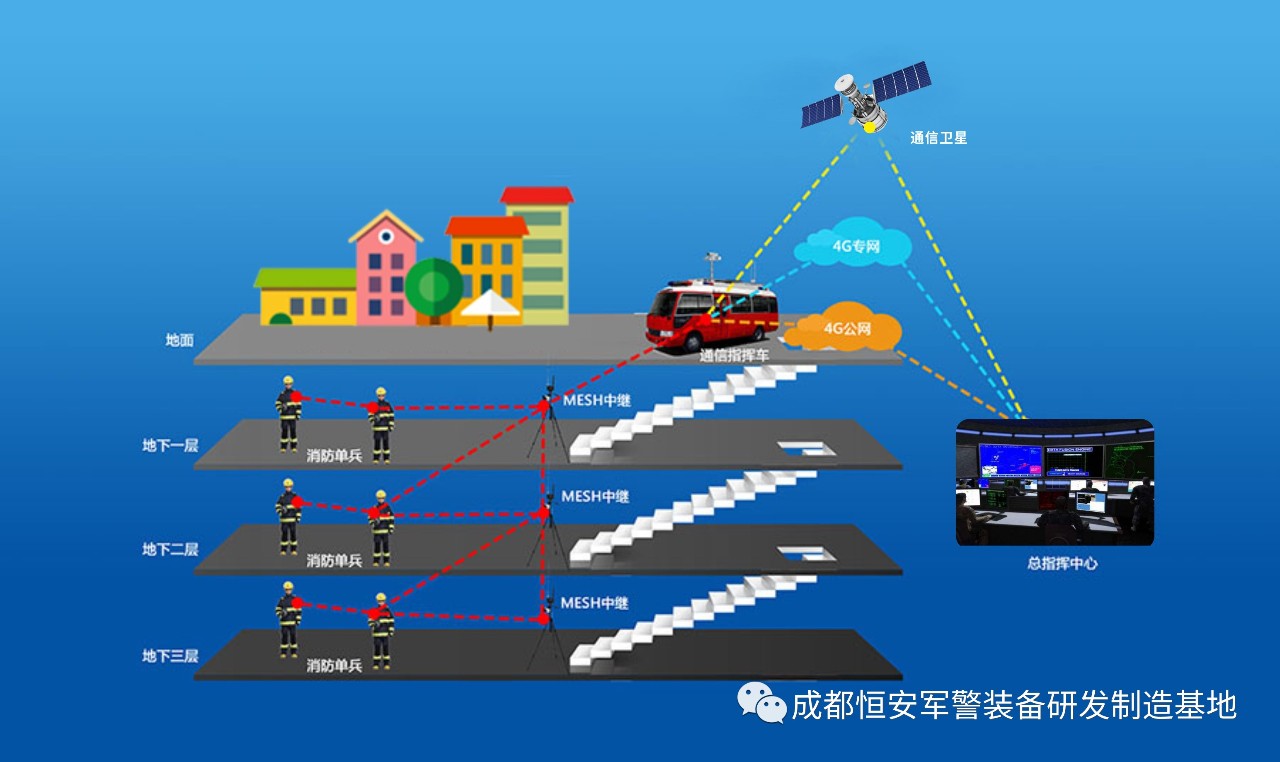

消防地下通信

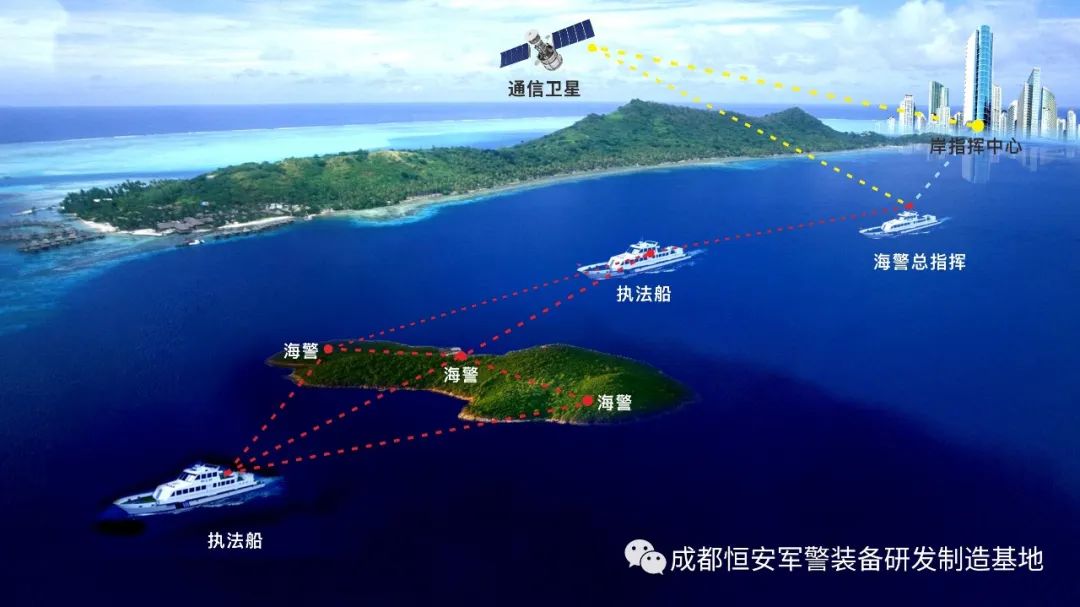

海上應急通信

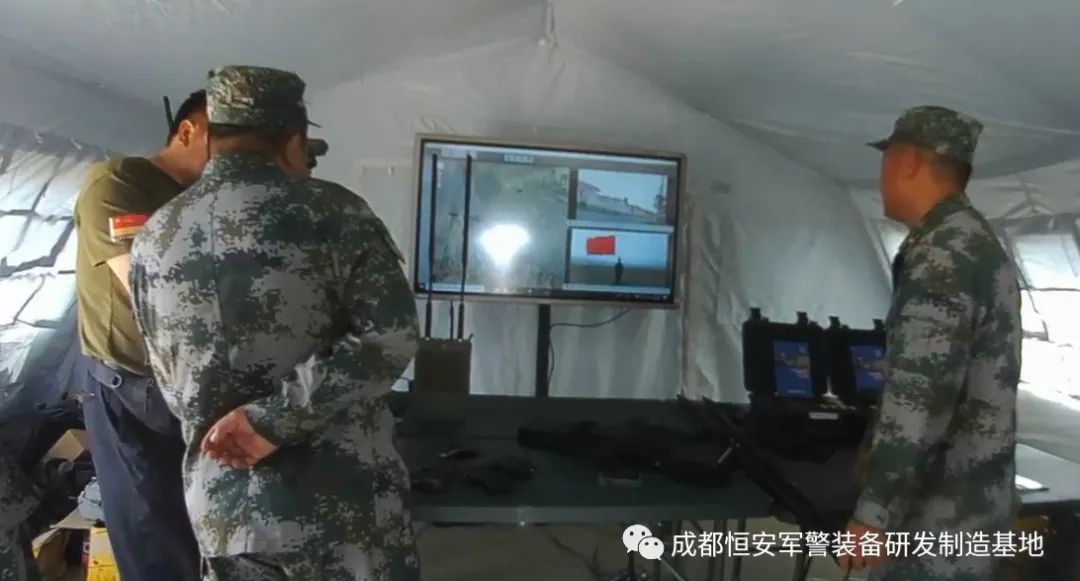

某部隊演示


內江特警演示

成都警博會現場展示

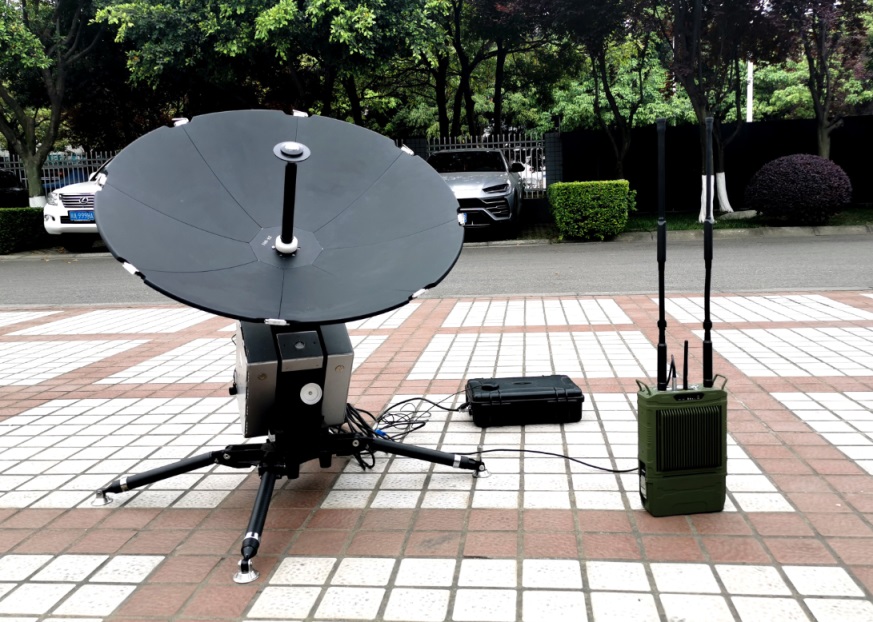

衛星展示
